“ Creative hot forging ” |

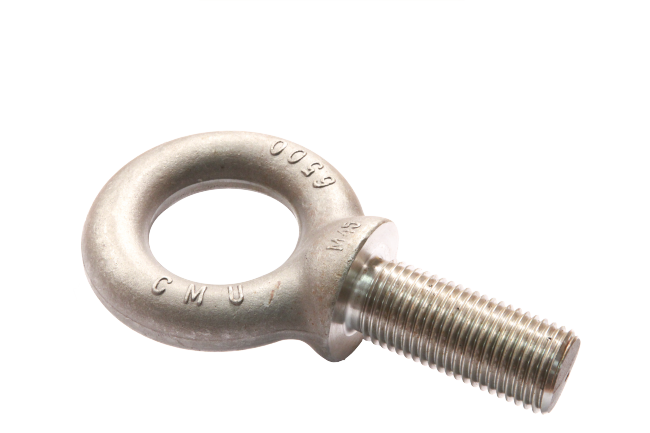

Caractéristiques techniques
Conforme à la norme NF-EN 3266
Acier C22 selon norme NF-EN ISO 683
Anneau forgé, usiné
Marquage en relief
Coefficient de sécurité : 5
Notice d’utilisation et de maintenance : NU 14-01
Finition standard grenaillée . Zingage sur option

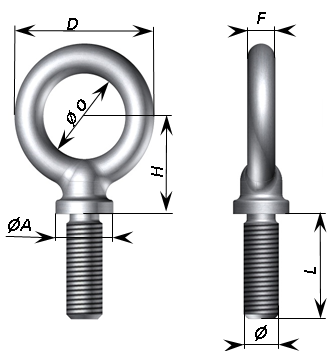

Ø | ØA | L | Ø O | D | Ø F | H | WLL - CMU en Kg | Poids Kg | Référence | |
Axial | Traverse at 45° | |||||||||
M 6 | 20 | 24 | 20 | 36 | 8 | 19 | 70 | 35 | 0,04 | 21-01-006 |
M 8 | 20 | 24 | 20 | 36 | 8 | 19 | 200 | 100 | 0,06 | 21-01-008 |
M 10 | 21 | 28 | 23 | 42 | 9.5 | 28 | 320 | 160 | 0,08 | 21-01-010 |
M 12 | 22 | 40 | 29 | 50 | 10.5 | 33 | 400 | 200 | 0,14 | 21-01-012 |
M 14 | 26 | 40 | 32 | 56 | 12 | 38 | 630 | 315 | 0,2 | 21-01-014 |
M 16 | 28 | 51 | 36 | 65 | 14.5 | 42 | 800 | 400 | 0,3 | 21-01-016 |
M 18 | 31 | 53 | 42 | 72 | 15 | 48 | 1 000 | 500 | 0,42 | 21-01-018 |
M 20 | 38 | 56 | 46 | 78 | 16 | 52 | 1 600 | 800 | 0,5 | 21-01-020 |
M 22 | 40 | 59 | 50 | 84 | 17 | 58 | 2 000 | 1 000 | 0,64 | 21-01-022 |
M 24 | 46 | 64 | 54 | 92 | 19 | 64 | 2 500 | 1 250 | 0,86 | 21-01-024 |
M 27 | 50 | 76 | 58 | 100 | 21 | 67 | 3 150 | 1 575 | 1,16 | 21-01-027 |
M 30 | 47 | 80 | 60 | 110 | 25 | 74 | 4 000 | 2 000 | 1,7 | 21-01-030 |
M 33 | 60 | 86 | 64 | 120 | 28 | 80 | 5 000 | 2 500 | 2,26 | 21-01-033 |
M 36 | 70 | 95 | 70 | 134 | 32 | 72 | 6 300 | 3 150 | 3,08 | 21-01-036 |
M 39 | 70 | 95 | 70 | 134 | 32 | 72 | 7 000 | 3 500 | 3,24 | 21-01-039 |
M 42 | 79 | 108 | 80 | 150 | 35 | 83 | 8 000 | 4 000 | 4,28 | 21-01-042 |
M 45 | 79 | 108 | 80 | 150 | 35 | 83 | 9 000 | 4 500 | 6,1 | 21-01-045 |
M 48 | 79 | 108 | 80 | 150 | 35 | 83 | 10 000 | 5 000 | 6,1 | 21-01-048 |
M 52 | 97 | 116 | 86 | 176 | 45 | 105 | 12 500 | 6 250 | 8,6 | 21-01-052 |
M 56 | 109 | 116 | 95 | 185 | 45 | 116 | 16 000 | 8 000 | 10,5 | 21-01-056 |
M 64 | 121 | 128 | 100 | 190 | 45 | 128 | 20 000 | 10 000 | 13,1 | 21-01-064 |
M 72 * 6 | 135 | 142 | 110 | 220 | 55 | 115 | 25 000 | 12 500 | 19,25 | 21-01-072 |
M 80 * 6 | 152 | 160 | 120 | 240 | 60 | 125 | 32 000 | 16 000 | 26,4 | 21-01-080 |
M 90 * 6 | 169 | 180 | 135 | 265 | 65 | 140 | 40 000 | 20 000 | 35 | 21-01-090 |
M 100 * 6 | 189 | 200 | 150 | 290 | 70 | 165 | 50 000 | 25 000 | 83 | 21-01-100 |
