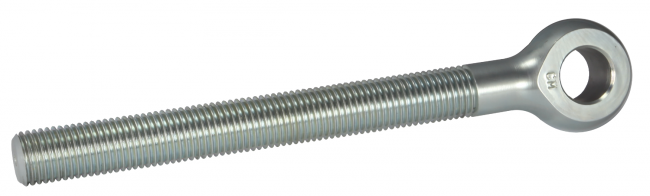

Domaine d’utilisation
Construction mécanique.
Caractéristiques techniques
Conforme à la norme DIN 444.
Acier C22 selon norme NF-EN 10083.
Pièce décolletée ou forgée.
Filetage roulé ou taillé (selon spécification du client) Qualité du filetage 6g.

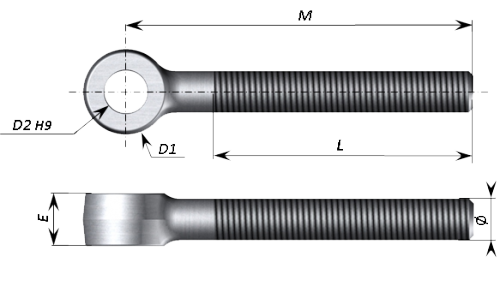

Ø | D1 | D2 | E | M mini | M maxi | L filetage | Référence Colin Milas |
M 5 | 12 | 5 | 6 | 30 | 80 | Selon spécification client | 40-01-005-(M)-(L) |
M 6 | 14 | 6 | 7 | 35 | 90 | 40-01-006-(M)-(L) | |
M 8 | 18 | 8 | 9 | 40 | 180 | 40-01-008-(M)-(L) | |
M 10 | 20 | 10 | 12 | 45 | 200 | 40-01-010-(M)-(L) | |
M 12 | 25 | 12 | 14 | 50 | 260 | 40-01-012-(M)-(L) | |
M 14 | 28 | 14 | 16 | 55 | 280 | 40-01-014-(M)-(L) | |
M 16 | 32 | 16 | 17 | 65 | 320 | 40-01-016-(M)-(L) | |
M 18 | 36 | 18 | 20 | 70 | 360 | 40-01-018-(M)-(L) | |
M 20 | 40 | 18 | 22 | 80 | 400 | 40-01-020-(M)-(L) | |
M 22 | 43 | 20 | 24 | 85 | 440 | 40-01-022-(M)-(L) | |
M 24 | 45 | 22 | 25 | 90 | 480 | 40-01-024-(M)-(L) | |
M 27 | 50 | 24 | 27 | 100 | 540 | 40-01-027-(M)-(L) | |
M 30 | 55 | 27 | 30 | 110 | 600 | 40-01-030-(M)-(L) | |
M 33 | 60 | 30 | 34 | 120 | 660 | 40-01-033-(M)-(L) | |
M 36 | 65 | 33 | 38 | 130 | 720 | 40-01-036-(M)-(L) | |
M 39 | 70 | 36 | 41 | 140 | 780 | 40-01-039-(M)-(L) | |
M 42 | 75 | 39 | 43 | 150 | 800 | 40-01-042-(M)-(L) | |
M 48 | 85 | 45 | 50 | 170 | 800 | 40-01-048-(M)-(L) | |
M 52 | 92 | 48 | 54 | 180 | 800 | 40-01-052-(M)-(L) | |
M 56 | 100 | 52 | 58 | 200 | 800 | 40-01-056-(M)-(L) |
Finition standard :
Grenaillé
Options :
Brunissage
Zingage
Géomet 500
