“ Creative hot forging ” |
|
Domaine d’utilisation
Caractéristiques techniques
Conforme à la spécification technique fourniture STF 32-08-08/248 A de la DCNS Issu du répertoire RPS 32-08-07 C
Acier S355-J2 selon norme NF-EN 10025-2.

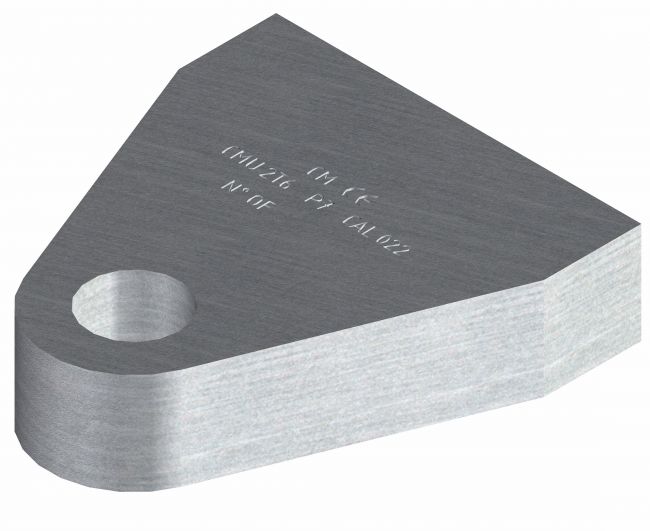

Pièce découpée plasma et usinée.
Marquage en relief (Désignation DCNS de l’article, Marque CE, Identification Colin Milas, CMU et N° de lot de fabrication)
Coefficient de sécurité : Test d’épreuve 2 X CMU et test de rupture 5 X CMU.

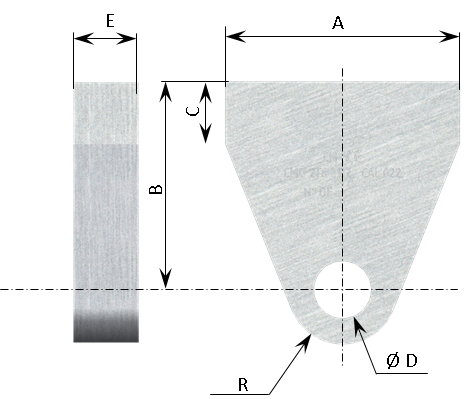

| Rep | Calibre | Référence DCNS | A | B | C | D | E | Poids en Kg | CMU en Kg | Manille lyre associée | Référence Colin Milas |
| Calibre | |||||||||||
| P1 | 9 | RPS 32-08-07/248A CAL 09 | 45 | 30 | 10 | 9 | 10 | 0.085 | 450 | 8 | 70-08-009 |
| P2 | 11 | RPS 32-08-07/248A CAL 11 | 50 | 35 | 12 | 11 | 12 | 0.129 | 680 | 10 | 70-08-011 |
| P3 | 13 | RPS 32-08-07/248A CAL 13 | 60 | 45 | 16 | 13 | 15 | 0.260 | 1 100 | 12 | 70-08-013 |
| P4 | 15 | RPS 32-08-07/248A CAL 15 | 65 | 50 | 18 | 15 | 18 | 0.355 | 1 450 | 14 | 70-08-015 |
| P5 | 17 | RPS 32-08-07/248A CAL 17 | 70 | 60 | 18 | 17 | 20 | 0.555 | 1 800 | 16 | 70-08-017 |
| P6 | 20 | RPS 32-08-07/248A CAL 20 | 80 | 70 | 22 | 20 | 25 | 0.810 | 2 200 | 18 | 70-08-020 |
| P7 | 22 | RPS 32-08-07/248A CAL 22 | 90 | 80 | 24 | 22 | 25 | 1.200 | 2 600 | 20 | 70-08-022 |
| P8 | 24 | RPS 32-08-07/248A CAL 24 | 100 | 90 | 26 | 24 | 30 | 1.600 | 3 000 | 22 | 70-08-024 |
| P9 | 26 | RPS 32-08-07/248A CAL 26 | 110 | 100 | 28 | 26 | 30 | 2.090 | 3 650 | 24 | 70-08-026 |
| P10 | 32 | RPS 32-08-07/248A CAL 32 | 120 | 110 | 35 | 32 | 40 | 3.210 | 5 500 | 30 | 70-08-032 |
| P11 | 39 | RPS 32-08-07/248A CAL 39 | 130 | 120 | 45 | 39 | 50 | 4.830 | 7 650 | 36 | 70-08-039 |
| P12 | 41 | RPS 32-08-07/248A CAL 41 | 140 | 130 | 45 | 41 | 50 | 5.660 | 9 000 | 39 | 70-08-041 |
| P13 | 44 | RPS 32-08-07/248A CAL 44 | 150 | 140 | 50 | 44 | 60 | 7.950 | 10 200 | 42 | 70-08-044 |
| P14 | 47 | RPS 32-08-07/248A CAL 47 | 160 | 150 | 50 | 47 | 60 | 9.830 | 11 600 | 45 | 70-08-047 |
| P15 | 50 | RPS 32-08-07/248A CAL 50 | 170 | 160 | 50 | 50 | 70 | 11.940 | 14 000 | 48 | 70-08-050 |
Produits destinés aux fournisseurs DCNS.
Les cotes indiquées ci-dessus sont informatives.
Seuls les documents officiels DCNS font référence.
Finition standard:
Grenaillé
