“ Creative hot forging ” |
|
Domaine d’utilisation
Caractéristiques techniques
Conforme à la spécification technique de la DCNS
Acier S355-J2 selon norme NF-EN 10025-2.
Pièce usinée.
Marquage en relief (Désignation DCNS de l’article, Marque CE, Identification Colin Milas, CMU et N° de lot de fabrication)
Coefficient de sécurité : Test d’épreuve 2 X CMU et test de rupture 5 X CMU.

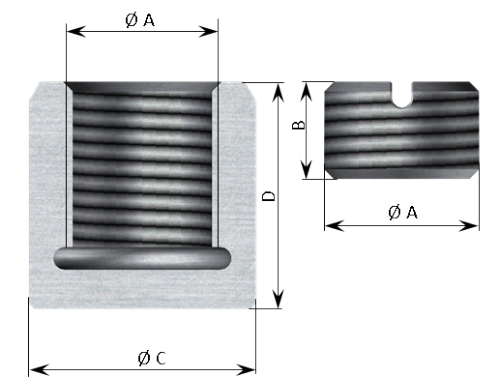

| Calibre | Référence DCNS | Fontaine | Bouchon | Charge d’épreuve | Référence Colin Milas | |||
| A | C | D | A | B | ||||
| 8 | M 20 | 32 | 32 | M 20 | 15 | 900 | 70-22-008 | |
| 10 | M 24 | 36 | 36 | M 24 | 18 | 1 360 | 70-22-010 | |
| 12 | M 30 | 48 | 48 | M 30 | 21 | 2 200 | 70-22-012 | |
| 14 | M 36 | 55 | 55 | M 36 | 24 | 2 900 | 70-22-014 | |
| 16 | M 42 | 63 | 63 | M 42 | 27 | 3 600 | 70-22-016 | |
| 20 | M 48 | 70 | 70 | M 48 | 30 | 5 200 | 70-22-020 | |
| 24 | M 56 | 90 | 90 | M 56 | 33 | 7 300 | 70-22-024 | |
Produits destinés aux fournisseurs DCNS.
Les cotes indiquées ci-dessus sont informatives.
Seuls les documents officiels DCNS font référence.
Finition standard:
Grenaillé
