Composants mécaniques > Chape mâle (Boulon à œil) (Vis à œil) > Chape mâle économique DIN 444 Grade A (Du M8 au M16)

Référence : 40-04

Chape mâle économique DIN 444 Grade A (Du M8 au M16)

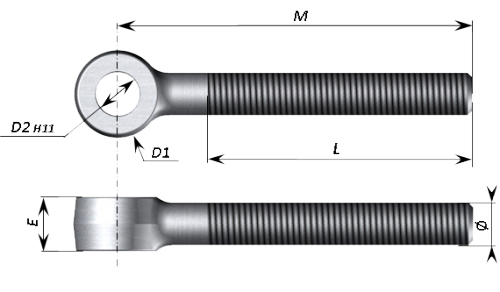

Schéma Chape mâle économique DIN 444 Grade A (Du M8 au M16)

Domaine d’utilisation

Construction mécanique.
Vis à Oeil, Boulon à oeil

Caractéristiques techniques

Conforme à la norme DIN 444
Pièce forgée, filetage usiné.

- Version classique (Classe 4.6)

Acier C22 selon norme NF-EN 10083

- Version HR (Classe 10.9)

Acier 25CrMo4 ET 42CrMo4 selon norme NF-EN 10083.
Traitement thermique réalisé avant usinage.

- Version Acier inoxydable.

Acier inoxydable A4 selon norme NF EN 10 088

Ø	D1	D2	E	M maxi	L filetage	Référence Colin Milas
Ø	D1	D2	E	M maxi	L filetage	Acier	Acier HR	Acier inoxydable
M8	16	8.2	10	75	58	40-04-008-75-58	40-04-008-75-58-HR	40-04-008-75-58-IN
M8	16	8.2	10	102	85	40-04-008-102-85	40-04-008-102-85-HR	40-04-008-102-85-IN
M8	16	8.05	8.5	180	170	40-04-008-180-170	40-04-008-180-170-HR	40-04-008-180-170-IN
M10	20	10.2	13	80	60	40-04-010-80-60	40-04-010-80-60-HR	40-04-010-80-60-IN
M10	20	10.2	13	118	90	40-04-010-118-90	40-04-010-118-90-HR	40-04-010-118-90-IN
M10	26	10.2	10	140	110	40-04-010-140-110	40-04-010-140-110-HR	40-04-010-140-110-IN
M12	25	12.2	15	80	55	40-04-012-80-55	40-04-012-80-55-HR	40-04-012-80-55-IN
M12	25	12.2	15	100	70	40-04-012-100-70	40-04-012-100-70-HR	40-04-012-100-70-IN
M12	25	12.2	15	142	115	40-04-012-142-115	40-04-012-142-115-HR	40-04-012-142-115-IN
M14	28	14.2	18	110	80	40-04-014-110-80	40-04-014-110-80-HR	40-04-014-110-80-IN
M14	28	14.2	18	164	135	40-04-014-164-135	40-04-014-164-135-HR	40-04-014-164-135-IN
M16	32	16.2	20	125	100	40-04-016-125-100	40-04-016-125-100-HR	40-04-016-125-100-IN
M16	32	16.2	20	194	160	40-04-016-194-160	40-04-016-194-160-HR	40-04-016-194-160-IN
M16	33	16.2	20	230	100	40-04-016-230-100	40-04-016-230-100-HR	40-04-016-230-100-IN
M16	33	16.2	20	330	100	40-04-016-330-100	40-04-016-330-100-HR	40-04-016-330-100-IN

Finition des pièces en acier : Grenaillé
Option : Zingué
Finition des pièces en acier inoxydable : Passivé

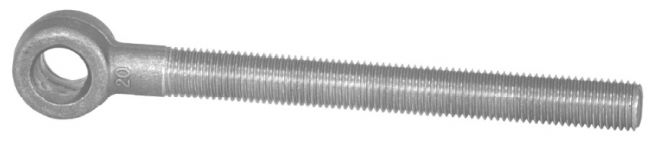

Chape mâle économique DIN 444 Grade A (Du M8 au M16)

Made in France

ISO 9001
