Caractéristiques techniques
Géométrie des anneaux conforme à la norme NF-EN 3266
Acier inoxydable selon norme NF EN 10 088
Anneau de qualité classe 8

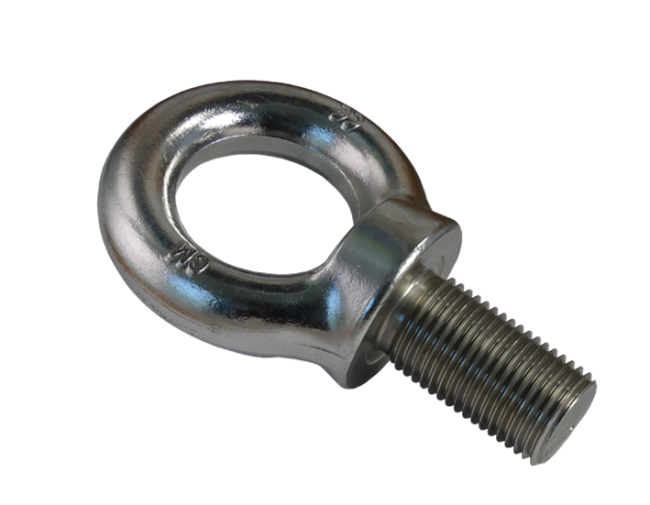

Anneau forgé, usiné
Marquage en relief
Coefficient de sécurité : 5
Notice d’utilisation et de maintenance : NU 14-01
Excellente tenue à la corrosion.
Finition sablé. Brillantage en option.

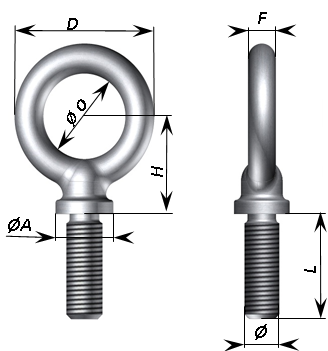

| Ø | ØA | L | Ø O | D | F | H | WLL - CMU en Kg | Poids en g | Référence | |
| Axial | Traverse at 45° | |||||||||
| M 6 | 20 | 24 | 20 | 36 | 8 | 19 | 200 | 100 | 60 | 21-21-008 |
| M 8 | 20 | 24 | 20 | 36 | 8 | 19 | 400 | 200 | 60 | 21-21-008 |
| M 10 | 21 | 28 | 23 | 42 | 9.5 | 28 | 700 | 350 | 80 | 21-21-010 |
| M 12 | 22 | 40 | 29 | 50 | 10.5 | 33 | 1 000 | 500 | 140 | 21-21-012 |
| M 14 | 26 | 40 | 32 | 56 | 12 | 38 | 1 200 | 600 | 200 | 21-21-014 |
| M 16 | 28 | 51 | 36 | 65 | 14.5 | 42 | 1 500 | 750 | 300 | 21-21-016 |
| M 18 | 31 | 53 | 42 | 72 | 15 | 48 | 2 000 | 1 000 | 420 | 21-21-018 |
| M 20 | 38 | 56 | 46 | 78 | 16 | 52 | 2 500 | 1 250 | 500 | 21-21-020 |
| M 22 | 40 | 59 | 50 | 84 | 17 | 58 | 3 000 | 1 500 | 640 | 21-21-022 |
| M 24 | 46 | 64 | 54 | 92 | 19 | 64 | 4 000 | 2 000 | 860 | 21-21-024 |
| M 27 | 50 | 76 | 58 | 100 | 21 | 67 | 5 000 | 2 500 | 1 160 | 21-21-027 |
| M 30 | 47 | 80 | 60 | 110 | 25 | 74 | 6 000 | 3 000 | 1 700 | 21-21-030 |
| M 33 | 60 | 86 | 64 | 120 | 28 | 80 | 7 000 | 3 500 | 2 260 | 21-21-033 |
| M 36 | 70 | 95 | 70 | 134 | 32 | 72 | 8 000 | 4 000 | 3 080 | 21-21-036 |
| M 39 | 70 | 95 | 70 | 134 | 32 | 72 | 10 000 | 5 000 | 3 240 | 21-21-039 |
| M 42 | 79 | 108 | 80 | 150 | 35 | 83 | 12 000 | 6 000 | 4 280 | 21-21-042 |
| M 45 | 79 | 108 | 80 | 150 | 35 | 83 | 14 000 | 7 000 | 4280 | 21-21-045 |
| M 48 | 79 | 108 | 80 | 150 | 35 | 85 | 16 000 | 8 000 | 4 280 | 21-21-048 |
| M 52 | 100 | 68 | 90 | 166 | 38 | 85 | 16 000 | 8 000 | 6 380 | 21-21-052 |
| M 56 | 100 | 68 | 90 | 166 | 38 | 85 | 16 000 | 8 000 | 6 380 | 21-21-056 |
