Accessoires de levage et manutention > Anneau de levage fixe à visser > Anneau de levage Inox Haute résistance (HR) DIN 582

Référence : 21-22

PDFCE

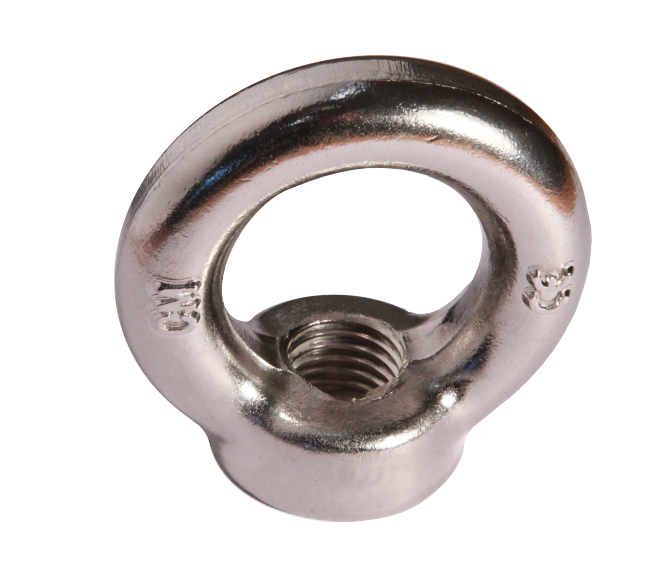

Anneau de levage Inox Haute résistance (HR) DIN 582

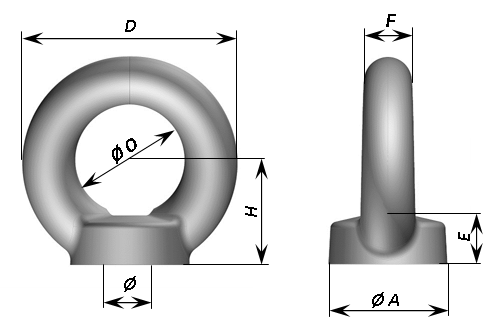

Schéma Anneau de levage Inox Haute résistance (HR) DIN 582

Caractéristiques techniques


Ø  ØA  L  Ø O  Ø D  F  H  WLL - CMU en Kg  Poids en g  Référence
Axial Traverse at 45°
M 8 20 13 20 36 8 18 400 200 50 21-22-008
M 10 25 17 25 45 10 22 700 350 90 21-22-010
M 12 30 20.5 30 54 12 26 1 000 500 160 21-22-012
M 14 35 24.5 35 63 14 30 1 200 600 200 21-22-014
M 16 35 27 35 63 14 30 1 500 750 240 21-22-016
M 18 40 30 40 72 16 35 2 000 1 000 360 21-22-018
M 20 40 30 40 72 16 35 2 500 1 250 360 21-22-020
M 22 50 36 50 90 20 45 3 000 1 500 720 21-22-022
M 24 50 36 50 90 20 45 4 000 2 000 720 21-22-024
M 27 65 45 60 108 24 55 5 000 2 500 1 320 21-22-027
M 30 65 45 60 108 24 55 6 000 3 000 1 320 21-22-030
M 33 65 45 60 108 24 55 7 000 3 500 1 320 21-22-033
M 36 75 54 70 126 28 65 8 000 4 000 2 080 21-22-036
M 39 75 54 70 126 28 65 10 000 5 000 2 080 21-22-039
M 42 85 63 80 144 32 75 12 000 6 000 3 110 21-22-042
Anneau de levage Inox Haute résistance (HR) DIN 582
Made in FranceISO 9001
