Composants mécaniques > Eléments de serrage > Anneau (Ecrou) de levage à anse

Référence : 21-51

PDFCE

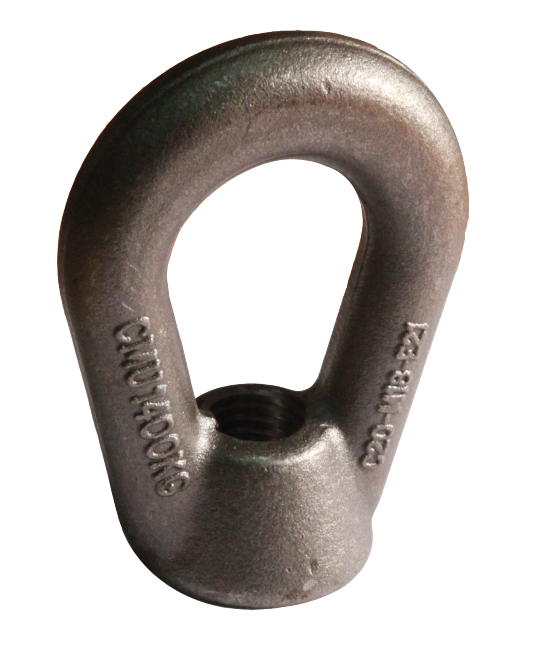

Anneau (Ecrou) de levage à anse

Schéma Anneau (Ecrou) de levage à anse

Caractéristiques techniques




Ø  ØA  L  Ø O   D  H  C  B  WLL   -  CMU en Kg Poids en g  Référence
Axial Traverse at 45°
M 6 19.5 50 19 37 14 23 12 90 45 60 21-51-006
M 8 19.5 50 19 37 14 23 12 150 75 60 21-51-008
M 10 19.5 50 19 37 14 23 12 250 125 60 21-51-010
M 12 28 73 25 53 19 34 15 700 350 200 21-51-012
M 14 28 73 25 53 19 34 15 700 350 200 21-51-014
M 16 34 82 29.5 60 22 40 16 1 000 500 280 21-51-016
M 18 40 93 34 68 25 45 21 1 400 700 420 21-51-018
M 20 43 100 36 72 26 50 22 1 700 850 500 21-51-020
M 22 47 112 38 76 31 53 26 2 200 1 100 660 21-51-022
M 24 52 121 43 85 35 59 30 2 700 1 350 920 21-51-024
M 27 57 134 45 92 39 63 32 3 500 1 750 1 220 21-51-027
M 30 64 150 48 102 42 72 34 4 500 2 250 1 740 21-51-030
Anneau (Ecrou) de levage à anse
Made in FranceISO 9001
