Accessoires de levage et manutention > Anneau double articulation > Anneau militaire polyvalent Levage - Arrimage - Hélitreuillage

Référence : 31-01

PDFCE

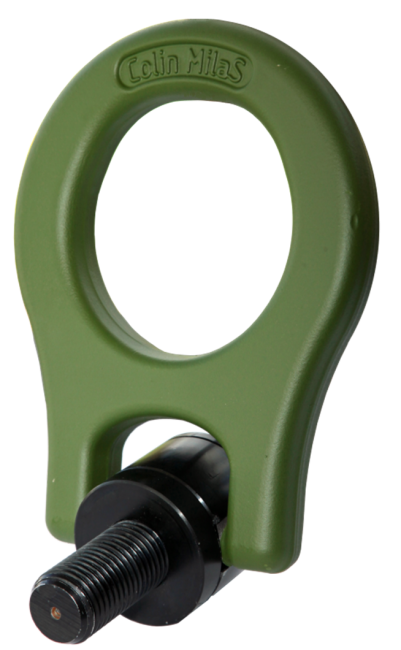

Anneau militaire polyvalent Levage - Arrimage - Hélitreuillage

Schéma Anneau militaire polyvalent Levage - Arrimage - Hélitreuillage

Caractéristiques techniques




Ø		 A B C D E F L M Rupture Limite élastique Limite Arrimage CMU, WLL Couple serrage Référence
En daN/mm² daN/M
M 8 105 60 100 33 11 12 16 34 1 600 1 150 800 400 0,8 31-01-008
M 10 105 60 100 33 11 12 18 34 3 000 2 100 1 500 750 1,6 31-01-010
M 12 105 60 100 33 11 12 20 34 4 800 3 400 2 400 1 200 2.5 31-01-012-S
M 12 110 77 137 46 16 17 20 49 4 800 3 400 2 400 1 200 2,5 31-01-012
M 14 110 77 137 46 16 17 23 49 6 400 4 600 3 200 1 600 4 31-01-014
M 16 110 77 137 46 16 17 26 49 8 000 5 800 4 000 2 000 6 31-01-016
M 18 146 90 178 54 20 19 30 58 10 000 7 200 5 000 2 500 7,5 31-01-018
M 20 146 90 178 54 20 19 34 58 12 000 8 640 6 000 3 000 9 31-01-020
M 22 146 90 178 54 20 19 38 58 15 200 11 000 7 600 3 800 11 31-01-022
M 24 146 90 178 54 20 19 42 58 20 000 14 400 10 000 5 000 14 31-01-024-S
M 24 187 115 229 69 24 24 42 74 20 000 14 400 10 000 5 000 14 31-01-024
M 27 187 115 229 69 24 24 48 74 24 000 17 300 12 000 6 000 18 31-01-027
M 30 187 115 229 69 24 24 54 74 30 000 21 600 15 000 7 500 22 31-01-030
M 33 187 115 229 69 24 24 60 74 34 000 24 500 17 000 8 500 26 31-01-033
Anneau militaire polyvalent Levage - Arrimage - Hélitreuillage
Made in FranceISO 9001
