Accessoires de levage et manutention > Anneau de levage fixe à visser > Anneau de levage DIN 580

Référence : 21-02

PDFCE

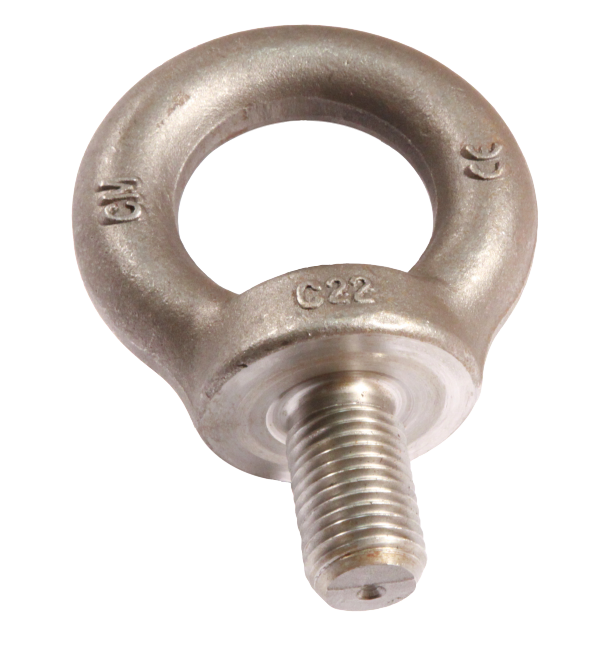

Anneau de levage DIN 580

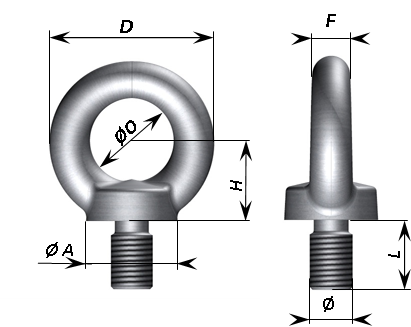

Schéma Anneau de levage DIN 580



Caractéristiques techniques




Ø  ØA  L  Ø O  D  F  H  WLL   -  CMU en Kg  Poids en g  Référence
Axial Traverse at 45°
M 6 16 13 16 28 5.5 17 70 35 40 21-02-006
M 8 20 13 20 36 8 18 140 70 60 21-02-008
M 10 25 17 25 45 10 22 230 115 110 21-02-010
M 12 30 20.5 30 54 12 26 340 170 180 21-02-012
M 14 35 24.5 35 63 14 30 490 245 240 21-02-014
M 16 35 27 35 63 14 30 700 350 280 21-02-016
M 18 40 30 40 72 16 35 900 450 450 21-02-018
M 20 40 30 40 72 16 35 1 200 600 450 21-02-020
M 22 50 36 50 90 20 45 1 500 750 740 21-02-022
M 24 50 36 50 90 20 45 1 800 900 740 21-02-024
M 27 65 45 60 108 24 55 2 500 1 250 1 660 21-02-027
M 30 65 45 60 108 24 55 3 600 1 800 1 660 21-02-030
M 33 65 45 60 108 24 55 4 300 2 150 1 660 21-02-033
M 36 75 54 70 126 28 65 5 100 2 550 2 650 21-02-036
M 39 75 54 70 126 28 65 6 100 3 050 2 650 21-02-039
M 42 85 63 80 144 32 75 7 000 3 500 4  030 21-02-042
M 45 85 63 80 144 32 75 8 000 4 000 4 030 21-02-045
M 48 100 68 90 166 38 85 8 600 4 300 6 380 21-02-048
M 52 100 68 90 166 38 85 9 900 4 950 6 380 21-02-052
M 56 110 78 100 184 42 95 11 500 5 750 8 800 21-02-056
M 64 120 90 110 206 48 105 16 000 8 000 12 400 21-02-064
M 72 * 6 150 100 140 260 60 130 20 000 10 000 23 300 21-02-072
M 80 * 6 170 112 160 296 68 150 28 000 14 000 34 200 21-02-080
M 100 * 6 190 130 180 330 75 165 40 000 20 000 49 100 21-02-100
Anneau de levage DIN 580
Made in FranceISO 9001
