“ Creative hot forging ” |
|
Domaine d’utilisation
Construction mécanique.
Caractéristiques techniques
Acier C22 selon norme NF-EN 10083.

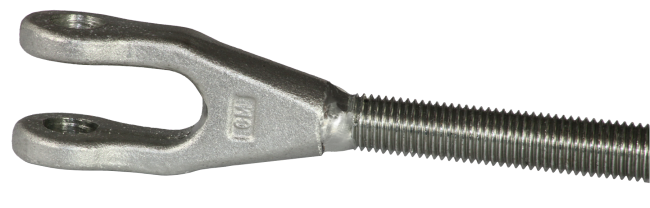

Pièce forgée.
Filetage roulé ou taillé (selon spécification du client)
Qualité du filetage 6g.
| D | D1 | D2 | A | B | C | E | M maxi | L filetage maxi | Référence Colin Milas |
| M 08 | 16 | 8,25 | 22 | 22 | 10,5 | 13 | 1 022 | 950 | 40-08-008 |
| M 10 | 20 | 10,25 | 27 | 25 | 13,5 | 15 | 1 027 | 950 | 40-08-010 |
| M 12 | 24 | 12,25 | 31 | 30 | 15,5 | 17 | 1 031 | 950 | 40-08-012 |
| M 16 | 32 | 16,25 | 40 | 36 | 20,5 | 20 | 1 036 | 950 | 40-08-016 |
| M 20 | 40 | 20,25 | 51 | 59 | 25,5 | 25 | 1 059 | 950 | 40-08-020 |
| M 24 | 48 | 24,25 | 60 | 64 | 30 | 30 | 1 064 | 950 | 40-08-024 |
| M 30 | 60 | 30,25 | 72 | 72 | 37 | 38 | 1 072 | 950 | 40-08-030 |
| M 36 | 72 | 36,25 | 87 | 80 | 44 | 44 | 1 080 | 950 | 40-08-036 |
| M 39 | 78 | 39,25 | 93 | 88 | 48 | 46 | 1 088 | 950 | 40-08-039 |
Finition standard :
Grenaillé
Options :
Zingage
Géomet 500
