Composants mécaniques > Eléments de serrage > Poignée 2 manettes forgée

Référence : 42-05

CE

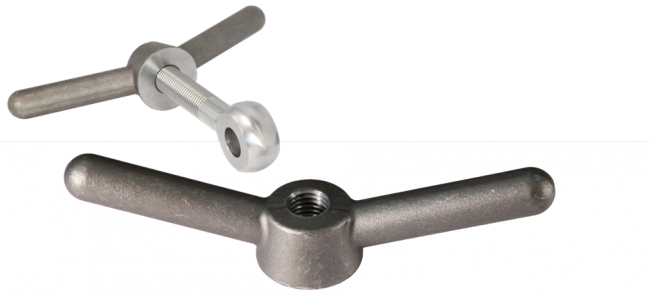

Poignée 2 manettes forgée

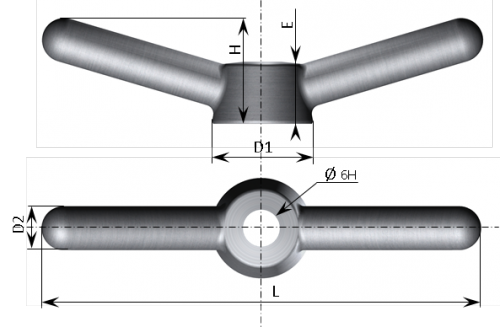

Schéma Poignée 2 manettes forgée

Domaine d’utilisation

Caractéristiques techniques

                         En C22 selon norme NF-EN 10083

                         Finition bruni ou (option) zingué blanc

                         Acier inoxydable A4 selon norme NF EN 10 088

                         Finition passivé


Ø  D1  D2  L  E  H Référence Colin Milas
            Acier Acier inoxydable
 M8 22 12 142 16 36 42-05-008 42-05-008-IN
M10 22 12 142 16 36 42-05-010 42-05-010-IN
M12 22 12 142 16 36 42-05-012 42-05-012-IN
M14 22 12 142 16 36 42-05-014 42-05-014-IN
M16 30 18 200 26 52 42-05-016 42-05-016-IN
M18 30 18 200 26 52 42-05-018 42-05-018-IN
M20 30 18 200 26 52 42-05-020 42-05-020-IN
M22 45 25 250 35 60 42-05-022 42-05-022-IN
M24 45 25 250 35 60 42-05-024 42-05-024-IN
M27 45 25 250 35 60 42-05-027 42-05-027-IN
M30 60 30 300 40 72 42-05-030 42-05-030-IN
M33 60 30 300 40 72 42-05-033 42-05-033-IN
M36 60 30 300 40 72 42-05-036 42-05-036-IN
Poignée 2 manettes forgée
