Domaine d’utilisation
Caractéristiques techniques
Conforme à la spécification technique fourniture STF 32-08-08/241 B de la DCNS
Acier S355-J2 selon norme NF-EN 10025-2.

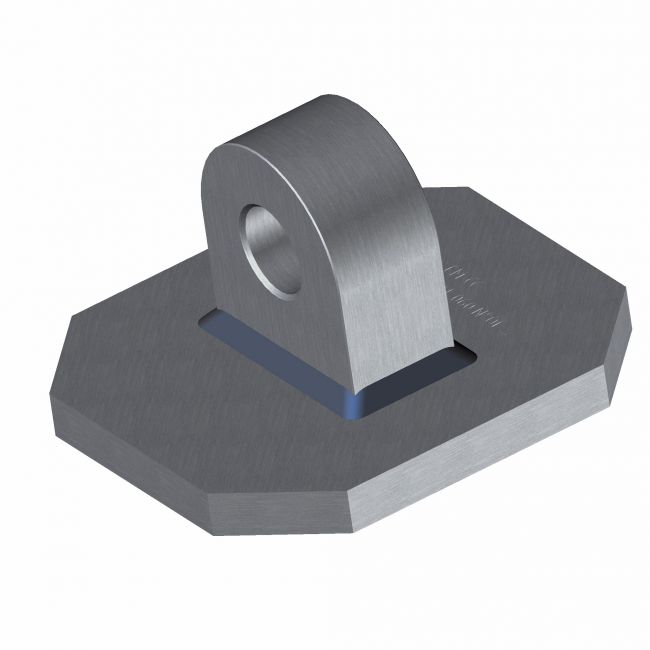

Pièce mécano-soudé (Soudure MIG semi-automatique)
Marquage en relief (Désignation DCNS de l’article, Marque CE, Identification Colin Milas, CMU et N° de lot de fabrication)
Coefficient de sécurité : Test d’épreuve 2 X CMU et test de rupture 5 X CMU.

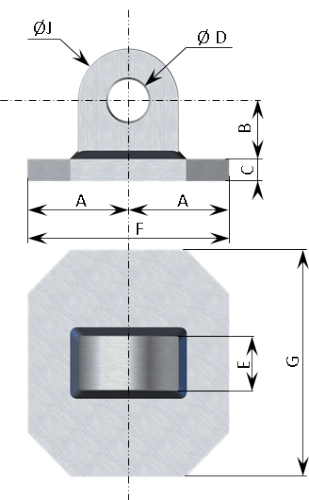

| Calibre | Référence DCNS | A | B | C | D | E | F | G | J | Poids en Kg | CMU en Kg | Référence Colin Milas |
| 8 | RPS 32-08-07/241B CAL 08 | 20 | 13 | 4 | 8,5 | 10 | 40 | 44 | 25 | 0,085 | 450 | 70-01-008 |
| 10 | RPS 32-08-07/241B CAL 10 | 25 | 14,5 | 4 | 10,5 | 14 | 50 | 55 | 30 | 0,145 | 680 | 70-01-010 |
| 12 | RPS 32-08-07/241B CAL 12 | 30 | 17,5 | 6 | 12,5 | 16 | 60 | 66 | 35 | 0,275 | 1 100 | 70-01-012 |
| 14 | RPS 32-08-07/241B CAL 14 | 35 | 20 | 6 | 14,5 | 18 | 70 | 77 | 42 | 0,405 | 1 450 | 70-01-014 |
| 16 | RPS 32-08-07/241B CAL 16 | 40 | 23 | 8 | 16,5 | 22 | 80 | 88 | 45 | 0,675 | 1 800 | 70-01-016 |
| 18 | RPS 32-08-07/241B CAL 18 | 45 | 26 | 8 | 18,5 | 24 | 90 | 99 | 50 | 0,855 | 2 200 | 70-01-018 |
| 20 | RPS 32-08-07/241B CAL 20 | 50 | 29 | 10 | 20,5 | 28 | 100 | 110 | 52 | 1,28 | 2 600 | 70-01-020 |
| 22 | RPS 32-08-07/241B CAL 22 | 55 | 32 | 12 | 22,5 | 30 | 110 | 121 | 56 | 1,82 | 3 000 | 70-01-022 |
| 24 | RPS 32-08-07/241B CAL 24 | 60 | 35 | 14 | 24,5 | 32 | 120 | 132 | 62 | 2,45 | 3 650 | 70-01-024 |
| 27 | RPS 32-08-07/241B CAL 27 | 65 | 40 | 16 | 27,5 | 35 | 130 | 143 | 66 | 3,56 | 4 000 | 70-01-027 |
| 30 | RPS 32-08-07/241B CAL 30 | 75 | 43 | 18 | 31 | 40 | 150 | 165 | 76 | 4,88 | 5 500 | 70-01-030 |
| 33 | RPS 32-08-07/241B CAL 33 | 85 | 48 | 20 | 34 | 45 | 170 | 187 | 85 | 6,94 | 6 600 | 70-01-033 |
| 36 | RPS 32-08-07/241B CAL 36 | 90 | 51 | 20 | 37 | 50 | 180 | 198 | 90 | 7,7 | 7 650 | 70-01-036 |
| 39 | RPS 32-08-07/241B CAL 39 | 100 | 56 | 22 | 40 | 55 | 200 | 220 | 95 | 10,83 | 9 000 | 70-01-039 |
| 42 | RPS 32-08-07/241B CAL 42 | 105 | 60 | 24 | 43 | 60 | 210 | 231 | 100 | 13,25 | 10 200 | 70-01-042 |
| 45 | RPS 32-08-07/241B CAL 45 | 115 | 65 | 25 | 46 | 63 | 230 | 253 | 110 | 16,01 | 11 600 | 70-01-045 |
| 48 | RPS 32-08-07/241B CAL 48 | 120 | 69 | 30 | 49 | 66 | 240 | 264 | 120 | 20,04 | 14 000 | 70-01-048 |
| 52 | RPS 32-08-07/241B CAL 52 | 130 | 74 | 30 | 53 | 70 | 260 | 286 | 130 | 24,05 | 16 200 | 70-01-052 |
| 56 | RPS 32-08-07/241B CAL 56 | 140 | 80 | 30 | 57 | 75 | 280 | 308 | 140 | 29,46 | 18 500 | 70-01-056 |
| 60 | RPS 32-08-07/241B CAL 60 | 150 | 85 | 32 | 61 | 80 | 300 | 330 | 150 | 36,95 | 21 000 | 70-01-060 |
Produits destinés aux fournisseurs DCNS.
Les cotes indiquées ci-dessus sont informatives.
Seuls les documents officiels DCNS font référence.
Finition standard:
Grenaillé
