Domaine d’utilisation
Caractéristiques techniques
Conforme à la spécification technique fourniture STF 32-08-08/244 C de la DCNS Issu du répertoire RPS 32-08-07 B
Acier S355-J2 selon norme NF-EN 10025-2.

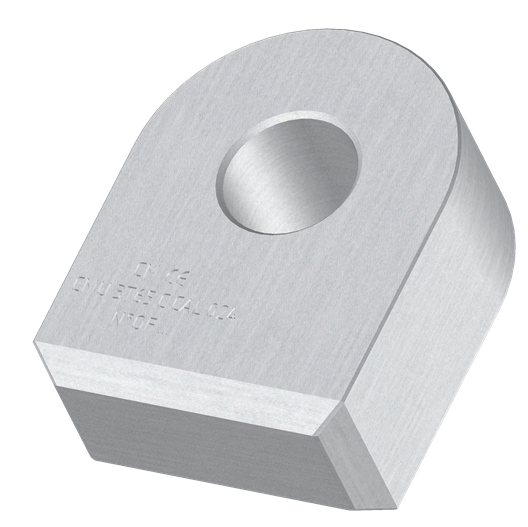

Pièce découpée plasma et usinée.
Marquage en relief (Désignation DCNS de l’article, Marque CE, Identification Colin Milas, CMU et N° de lot de fabrication)
Coefficient de sécurité : Test d’épreuve 2 X CMU et test de rupture 5 X CMU.

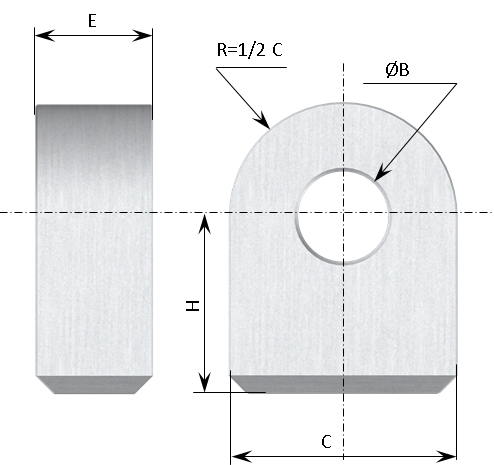

| Calibre | Référence DCNS | B | C | E | H | Poids en Kg | CMU en Kg | Référence Colin Milas |
| 6 | RPS 32-08-07/243B CAL 06 | 6,5 | 20 | 8 | 16 | 0,02 | 240 | 70-03-006 |
| 8 | RPS 32-08-07/243B CAL 08 | 8,5 | 25 | 10 | 16 | 0,06 | 450 | 70-03-008 |
| 10 | RPS 32-08-07/243B CAL 10 | 10,5 | 30 | 14 | 23 | 0,1 | 680 | 70-03-010 |
| 12 | RPS 32-08-07/243B CAL 12 | 12,5 | 35 | 16 | 25 | 0,25 | 1 100 | 70-03-012 |
| 14 | RPS 32-08-07/243B CAL 14 | 14,5 | 42 | 18 | 28 | 0,4 | 1 450 | 70-03-014 |
| 16 | RPS 32-08-07/243B CAL 16 | 16,5 | 45 | 22 | 32 | 0,5 | 1 800 | 70-03-016 |
| 18 | RPS 32-08-07/243B CAL 18 | 18,5 | 50 | 24 | 35 | 0,7 | 2 200 | 70-03-018 |
| 20 | RPS 32-08-07/243B CAL 20 | 20,5 | 52 | 28 | 40 | 0,8 | 2 600 | 70-03-020 |
| 22 | RPS 32-08-07/243B CAL 22 | 22,5 | 56 | 30 | 44 | 1,2 | 3 000 | 70-03-022 |
| 24 | RPS 32-08-07/243B CAL 24 | 24,5 | 62 | 32 | 48 | 1,5 | 3 650 | 70-03-024 |
Produits destinés aux fournisseurs DCNS.
Les cotes indiquées ci-dessus sont informatives.
Seuls les documents officiels DCNS font référence.
Finition standard:
Grenaillé
