Domaine d’utilisation
Utilisable pour le levage, la manutention, et les gréements.
Caractéristiques techniques
Conforme à la spécification technique fourniture STF 32-08-08/244 C de la DCNS Issu du répertoire RPS 32-08-07 B
Acier S355-J2 selon norme NF-EN 10025-2.

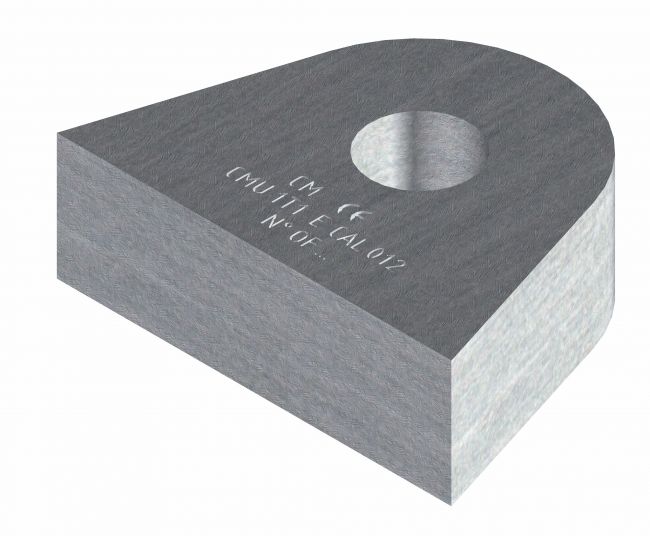

Pièce découpée plasma et usinée.
Marquage en relief (Désignation DCNS de l’article, Marque CE, Identification Colin Milas, CMU et N° de lot de fabrication)
Coefficient de sécurité : Test d’épreuve 2 X CMU et test de rupture 5 X CMU.

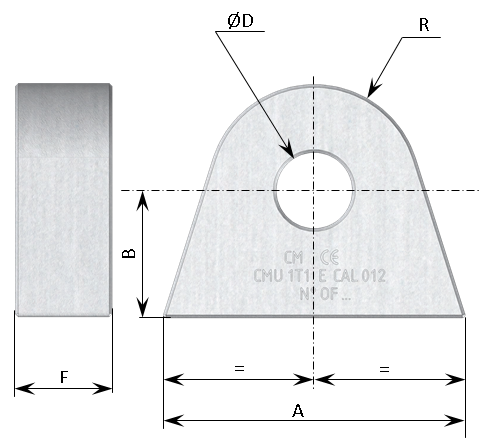

| Calibre | Référence DCNS | A | B | R | D | E | Poids en Kg | CMU en Kg | Référence Colin Milas |
| 6 | RPS 32-08-07/244B CAL 06 | 30 | 14 | 10 | 6,5 | 8 | 0,02 | 240 | 70-04-006 |
| 8 | RPS 32-08-07/244B CAL 8 | 36 | 16 | 12,5 | 8,5 | 10 | 0,04 | 450 | 70-04-008 |
| 10 | RPS 32-08-07/244B CAL 10 | 42 | 18 | 15 | 10,5 | 14 | 0,06 | 680 | 70-04-010 |
| 12 | RPS 32-08-07/244B CAL 12 | 50 | 21 | 17,5 | 12,5 | 16 | 0,12 | 1 100 | 70-04-012 |
| 14 | RPS 32-08-07/244B CAL 14 | 58 | 24 | 21 | 14,5 | 18 | 0,18 | 1 450 | 70-04-014 |
| 16 | RPS 32-08-07/244B CAL 16 | 66 | 28 | 22,5 | 16,5 | 22 | 0,28 | 1 800 | 70-04-016 |
| 18 | RPS 32-08-07/244B CAL 18 | 74 | 32 | 25 | 18,5 | 24 | 0,4 | 2 200 | 70-04-018 |
Produits destinés aux fournisseurs DCNS.
Les cotes indiquées ci-dessus sont informatives.
Seuls les documents officiels DCNS font référence.
Finition standard:
Grenaillé
