Transport Maritime et Offshore > Pitons de levage > PITON type F en acier

Référence : 70-05

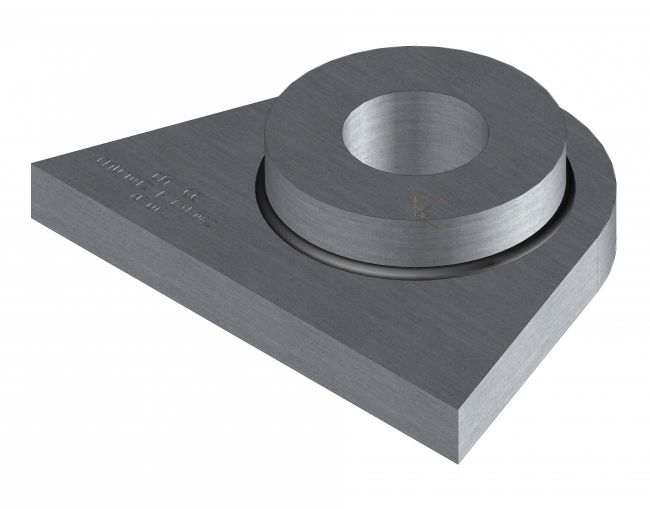

PITON type F en acier

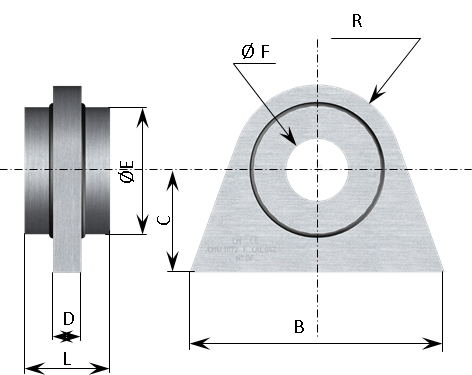

Schéma PITON type F en acier

Domaine d’utilisation

Utilisable pour le levage, la manutention, et les gréements.

Caractéristiques techniques

Conforme à la spécification technique fourniture STF 32-08-08/245 B de la DCNS Issu du répertoire RPS 32-08-07 B
Acier S355-J2 selon norme NF-EN 10025-2.
Pièce découpée plasma et usinée.
Marquage en relief (Désignation DCNS de l’article, Marque CE, Identification Colin Milas, CMU et N° de lot de fabrication)
Coefficient de sécurité : Test d’épreuve 2 X CMU et test de rupture 5 X CMU.

Calibre	Référence DCNS	A	C	D	R	E	F	L	Poids en Kg	CMU en Kg	Référence Colin Milas
20	RPS 32-08-07/245B CAL 20	90	37	14	32	40	21	28	0,5	2600	70-05-020
22	RPS 32-08-07/245B CAL 22	98	42	16	35	45	23	30	0,75	3000	70-05-022
24	RPS 32-08-07/245B CAL 24	110	45	16	38	50	25	32	0,9	3650	70-05-024
27	RPS 32-08-07/245B CAL 27	124	50	16	41	55	28	35	1,3	4000	70-05-027
30	RPS 32-08-07/245B CAL 30	126	52	16	45	63	31	40	1,4	5500	70-05-030
33	RPS 32-08-07/245B CAL 33	138	59	18	49	70	34	45	2,1	6600	70-05-033
36	RPS 32-08-07/245B CAL 36	160	64	18	53	80	37	50	2,55	7650	70-05-036
39	RPS 32-08-07/245B CAL 39	160	64	18	56	80	40	55	2,65	9000	70-05-039
42	RPS 32-08-07/245B CAL 42	180	72	20	60	90	44	60	3,8	10200	70-05-042
45	RPS 32-08-07/245B CAL 45	196	77	20	65	100	47	63	4,7	11600	70-05-045
48	RPS 32-08-07/245B CAL 48	198	79	20	68	100	50	66	4,9	14000	70-05-048
52	RPS 32-08-07/245B CAL 52	220	88	25	73	110	54	70	7,5	16200	70-05-052
56	RPS 32-08-07/245B CAL 56	232	94	25	79	120	58	75	8,8	18500	70-05-056
60	RPS 32-08-07/245B CAL 60	256	104	32	84	130	62	80	12,6	21000	70-05-060

Produits destinés aux fournisseurs DCNS.

Les cotes indiquées ci-dessus sont informatives.

Seuls les documents officiels DCNS font référence.

Finition standard:

Grenaillé

PITON type F en acier

Made in France

ISO 9001
