Domaine d’utilisation
Caractéristiques techniques
Conforme à la spécification technique fourniture STF 32-08-08/249 A de la DCNS Issu du répertoire RPS 32-08-07 C
Acier S355-J2 selon norme NF-EN 10025-2.

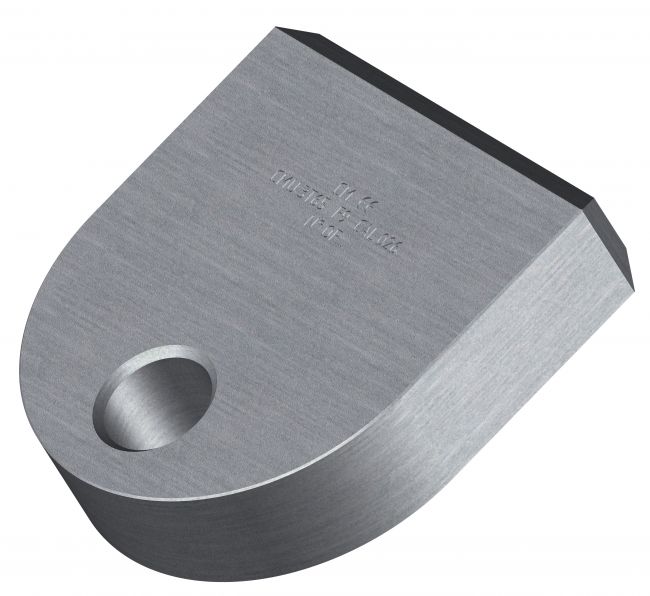

Pièce découpée plasma et usinée.
Marquage en relief (Désignation DCNS de l’article, Marque CE, Identification Colin Milas, CMU et N° de lot de fabrication)
Coefficient de sécurité : Test d’épreuve 2 X CMU et test de rupture 5 X CMU.

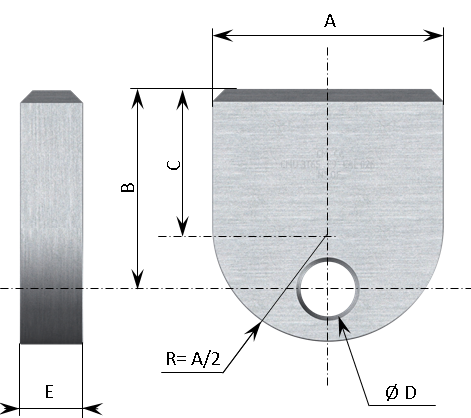

| Rep | Calibre | Référence DCNS | A | B | C | D | E | Poids en Kg | CMU en Kg | Cal. Manille associée | Référence Colin Milas |
| F1 | 9 | RPS 32-08-07/249A CAL 09 | 45 | 30 | 18 | 9 | 10 | 0,12 | 450 | 8 | 70-09-009 |
| F2 | 11 | RPS 32-08-07/249A CAL 11 | 50 | 35 | 21 | 11 | 12 | 0,19 | 680 | 10 | 70-09-011 |
| F3 | 13 | RPS 32-08-07/249A CAL 13 | 60 | 45 | 28 | 13 | 15 | 0,38 | 1 100 | 12 | 70-09-013 |
| F4 | 15 | RPS 32-08-07/249A CAL 15 | 65 | 50 | 32 | 15 | 18 | 0,5 | 1 450 | 14 | 70-09-015 |
| F5 | 17 | RPS 32-08-07/249A CAL 17 | 70 | 60 | 42 | 17 | 20 | 0,8 | 1 800 | 16 | 70-09-017 |
| F6 | 20 | RPS 32-08-07/249A CAL 20 | 80 | 70 | 49 | 20 | 25 | 1,15 | 2 200 | 18 | 70-09-020 |
| F7 | 22 | RPS 32-08-07/249A CAL 22 | 90 | 80 | 56 | 22 | 25 | 1,7 | 2 600 | 20 | 70-09-022 |
| F8 | 24 | RPS 32-08-07/249A CAL 24 | 100 | 90 | 63 | 24 | 30 | 2,3 | 3 000 | 22 | 70-09-024 |
| F9 | 26 | RPS 32-08-07/249A CAL 26 | 110 | 95 | 65 | 26 | 30 | 2,85 | 3 650 | 24 | 70-09-026 |
| F10 | 32 | RPS 32-08-07/249A CAL 32 | 120 | 100 | 70 | 32 | 40 | 4,25 | 5 500 | 30 | 70-09-032 |
| F11 | 39 | RPS 32-08-07/249A CAL 39 | 130 | 105 | 75 | 39 | 50 | 5,7 | 7 650 | 36 | 70-09-039 |
| F12 | 41 | RPS 32-08-07/249A CAL 41 | 140 | 110 | 80 | 41 | 50 | 7,1 | 9 000 | 39 | 70-09-041 |
| F13 | 44 | RPS 32-08-07/249A CAL 44 | 150 | 115 | 85 | 44 | 60 | 9,5 | 10 200 | 42 | 70-09-044 |
| F14 | 47 | RPS 32-08-07/249A CAL 47 | 160 | 120 | 90 | 47 | 60 | 11,5 | 11 600 | 45 | 70-09-047 |
| F15 | 50 | RPS 32-08-07/249A CAL 50 | 170 | 130 | 100 | 50 | 70 | 14,5 | 14 000 | 48 | 70-09-050 |
Produits destinés aux fournisseurs DCNS.
Les cotes indiquées ci-dessus sont informatives.
Seuls les documents officiels DCNS font référence.
Finition standard:
Grenaillé
