Composants mécaniques > Eléments de serrage > Anneau (Ecrou) de levage à anse Classe 8 Haute résistance

Référence : 21-52

PDFCE

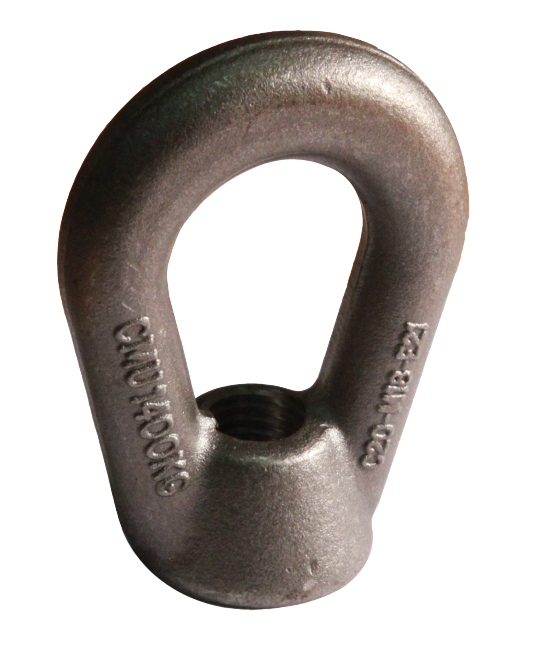

Anneau (Ecrou) de levage à anse Classe 8 Haute résistance

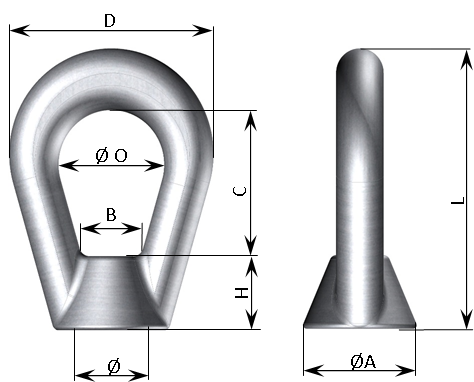

Schéma Anneau (Ecrou) de levage à anse Classe 8 Haute résistance

 Caractéristiques techniques


Ø  ØA  L  Ø O   D  H  C  B  WLL   -  CMU en Kg Poids en g  Référence
Axial Traverse at 45°
M 6 19.5 50 19 37 14 23 12 90 45 150 21-52-006
M 8 19.5 50 19 37 14 23 12 150 75 400 21-52-008
M 10 19.5 50 19 37 14 23 12 250 125 700 21-52-010
M 12 28 73 25 53 19 34 15 700 350 1 000 21-52-012
M 14 28 73 25 53 19 34 15 700 350 1 200 21-52-014
M 16 34 82 29.5 60 22 40 16 1 000 500 1 500 21-52-016
M 18 40 93 34 68 25 45 21 1 400 700 2 000 21-52-018
M 20 43 100 36 72 26 50 22 1 700 850 2 500 21-52-020
M 22 47 112 38 76 31 53 26 2 200 1 100 3 000 21-52-022
M 24 52 121 43 85 35 59 30 2 700 1 350 4 000 21-52-024
M 27 57 134 45 92 39 63 32 3 500 1 750 5 000 21-52-027
M 30 64 150 48 102 42 72 34 4 500 2 250 6 000 21-52-030
Anneau (Ecrou) de levage à anse Classe 8 Haute résistance
Made in FranceISO 9001
