Accessoires de levage et manutention > Anneau tournant > Anneau tournant Easy mounting

Référence : 20-50

PDFCE

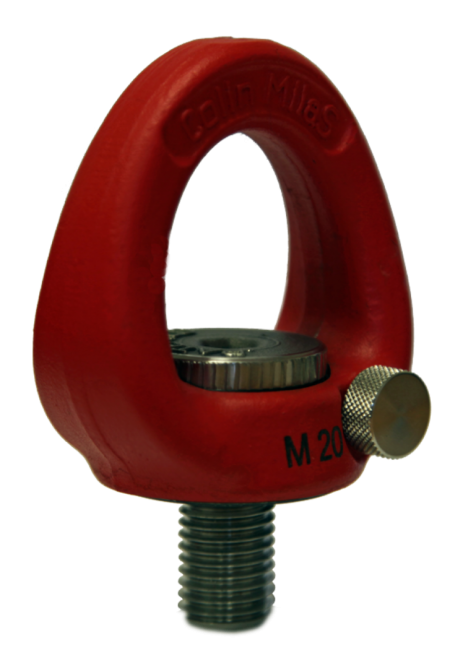

Anneau tournant Easy mounting

Schéma Anneau tournant Easy mounting

Caractéristiques techniques




Ø L A B C D E F H Clé CMU en Kg Référence
M 10 17 39 59 13 30 35 12 64 Allen de 4 1 000 20-50-010
M 12 21 39 59 13 30 35 12 64 Allen de 4 1 500 20-50-012
M 16 27 56 84 19 43 50 18 91 Allen de 8 2 800 20-50-016
M 20 30 56 84 19 43 50 18 91 Allen de 8 4 400 20-50-020
M 24 36 84 126 29 65 75 26 136 Allen de 10 6 300 20-50-024
M 30 45 84 126 29 65 75 26 136 Allen de 10 10 000 20-50-030
M 36 54 117 176 40 91 105 93 190 Allen de 12 15000 20-50-036
M 42 63 117 176 40 91 105 93 190 Allen de 12 20 000 20-50-042
M 48 72 117 176 40 91 105 93 190 Allen de 12 25 000 20-50-048
Anneau tournant Easy mounting
Made in FranceISO 9001
