Accessoires d'arrimage > Anneau d'arrimage 180° > Anneau d'arrimage 180° soudable acier

Référence : 32-03

PDFCE

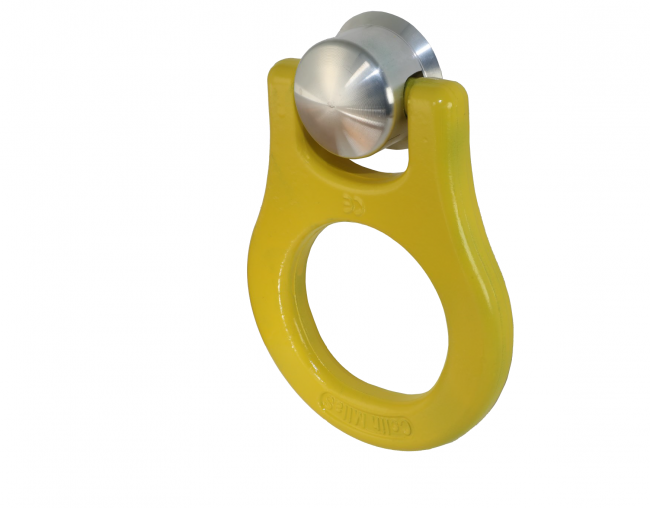

Anneau d'arrimage 180° soudable acier

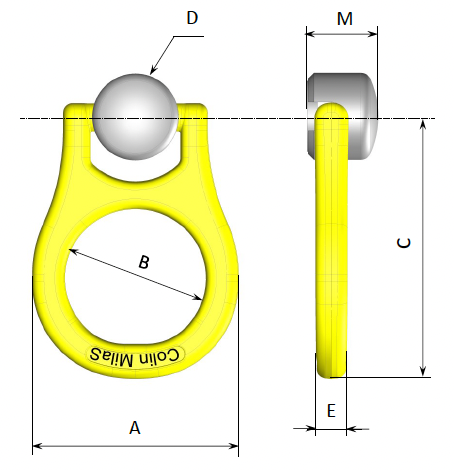

Schéma Anneau d'arrimage 180° soudable acier

Caractéristiques techniques






A B C D E M Force d’arrimage maximale en daN Référence
105 60 100 33 11 30 2 400 32-03-000
110 77 137 46 16 43 4 000 32-03-001
146 90 178 54 20 51 10 000 32-03-002
187 115 229 69 24 65 17 000 32-03-003





Anneau d'arrimage 180° soudable acier
Made in FranceISO 9001
