Accessoires de levage et manutention > Anneau de levage fixe à visser > Anneau de levage Inox Haute résistance (HR) recoupé selon DIN 580

Référence : 21-23

PDFCE

Anneau de levage Inox Haute résistance (HR) recoupé selon DIN 580

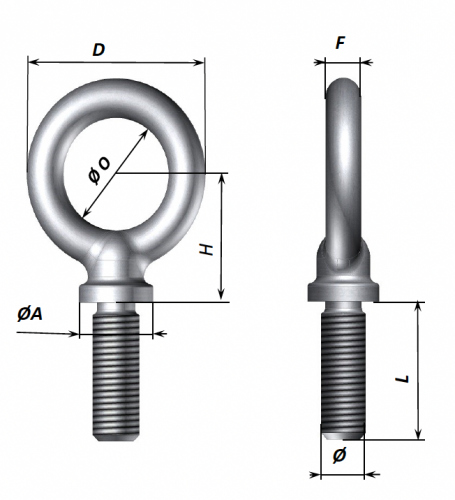

Schéma Anneau de levage Inox Haute résistance (HR) recoupé selon DIN 580

Ø  ØA  L  Ø O  D  F H  WLL - CMU en Kg  Poids en g  Référence
Axial Traverse at 45°
M 8 20 13 20 36 8 19 400 200 60 21-23-008
M 10 21 17 23 42 9.5 28 700 350 80 21-23-010
M 12 22 20.5 29 50 10.5 33 1 000 500 140 21-23-012
M 14 26 24.5 32 56 12 38 1 200 600 200 21-23-014
M 16 28 27 36 65 14.5 42 1 500 750 300 21-23-016
M 18 31 30 42 72 15 48 2 000 1 000 420 21-23-018
M 20 38 30 46 78 16 52 2 500 1 250 500 21-23-020
M 22 40 36 50 84 17 58 3 000 1 500 640 21-23-022
M 24 46 36 54 92 19 64 4 000 2 000 860 21-23-024
M 27 50 45 58 100 21 67 5 000 2 500 1 160 21-23-027
M 30 57 45 60 110 25 74 6 000 3 000 1 700 21-23-030
M 33 60 45 64 120 28 80 7 000 3 500 2 260 21-23-033
M 36 70 54 70 134 32 72 8 000 4 000 3 080 21-23-036
M 39 70 54 70 134 32 72 10 000 5 000 3 240 21-23-039
M 42 79 63 80 150 35 83 12 000 6 000 4 280 21-23-042
M 45 79 63 80 150 35 83 14 000 7 000 4 280 21-23-045
M 48 79 68 80 150 35 85 16 000 8 000 4 280 21-23-048
M 52 100 68 90 166 38 85 16 000 8 000 6 380 21-23-052
M 56 100 78 90 166 38 85 16 000 8 000 6 380 21-23-056

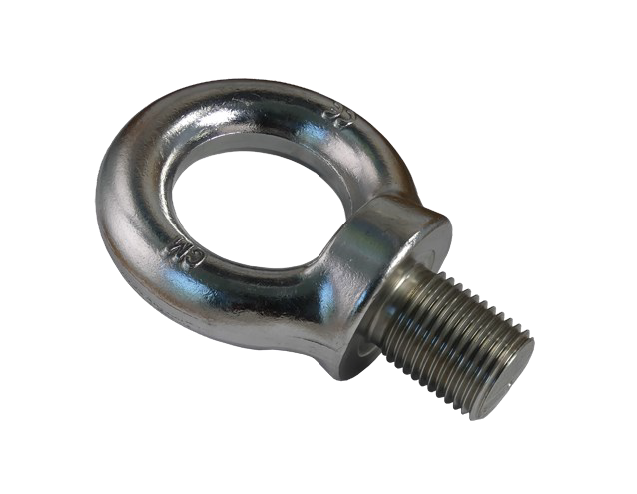

Anneau de levage Inox Haute résistance (HR) recoupé selon DIN 580
Made in FranceISO 9001
