“ Creative hot forging ” |
|
Domaine d’utilisation
Caractéristiques techniques
Finition standard: acier brut grenaillé.
Options :
Sur demande, la CMU est gravée au laser sur les pièces.

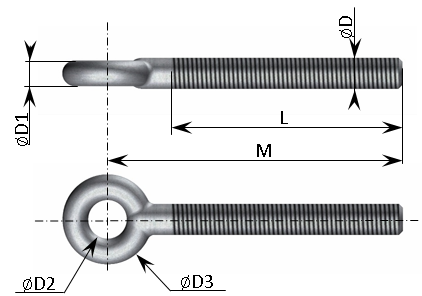

| Ø D | Matière | ØD1 | ØD2 | ØD3 | M maxi | L maxi | CMU en Kg | Charge de rupture en kg | Référence Colin Milas |
| M8 | C22 | 6,5 | 27 | 40 | 94 | 70 | 150 | 600 | 48-01-008 |
| M10 | C22 | 8 | 13 | 29 | 110 | 85 | 500 | 2 000 | 48-01-010 |
| M12 | C22 | 10 | 15 | 35 | 132 | 100 | 750 | 3 000 | 48-01-012 |
| M14 | C22 | 12 | 18 | 42 | 150 | 110 | 1 100 | 4 400 | 48-01-016 |
| M16 | C22 | 13 | 18 | 43 | 63 | 40 | 1 500 | 6 000 | 48-01-020 |
| M16 | C22 | 13 | 20 | 46 | 167 | 130 | 1 500 | 6 000 | 48-01-024 |
| M16 | C22 | 13 | 20 | 46 | 257 | 220 | 1 500 | 6 000 | 48-01-006 |
| M16 | C22 | 13 | 16.5 | 42.5 | 348 | 300 | 1 500 | 6 000 | 48-01-020 |
| M18 | C22 | 15 | 22 | 52 | 182 | 140 | 1 900 | 7 600 | 48-01-018 |
| M20 | C22 | 16 | 25 | 57 | 200 | 155 | 2 500 | 10 000 | 48-01-020 |
| M22 | C22 | 18 | 27 | 63 | 220 | 165 | 3 000 | 12 000 | 48-01-022 |
| M24 | C22 | 20 | 30 | 70 | 235 | 180 | 3 500 | 14 000 | 48-01-024 |
| M27 | C45 | 22 | 40 | 84 | 400 | 220 | 5 000 | 20 000 | 48-01-027 |
| M30 | C45 | 25 | 45 | 95 | 400 | 220 | 6 000 | 24 000 | 48-01-030 |
