Composants mécaniques > Chape mâle (Boulon à œil) (Vis à œil) > Chape mâle économique DIN 444 Grade A (du M18 au M39)

Référence : 40-04

Chape mâle économique DIN 444 Grade A (du M18 au M39)

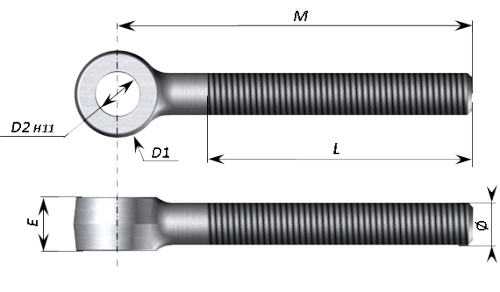

Schéma Chape mâle économique DIN 444 Grade A (du M18 au M39)

Domaine d’utilisation

Construction mécanique.
Vis à Oeil, Boulon à oeil

Caractéristiques techniques

Conforme à la norme DIN 444
Pièce forgée, filetage usiné.

- Version classique (Classe 4.6)

Acier C22 selon norme NF-EN 10083

- Version HR (Classe 10.9)

Acier 25CrMo4 ET 42CrMo4 selon norme NF-EN 10083.
Traitement thermique réalisé avant usinage.

- Version Acier inoxydable.

Acier inoxydable A4 selon norme NF EN 10 088

Ø	D1	D2	E	M maxi	L filetage	Référence Colin Milas
Ø	D1	D2	E	M maxi	L filetage	Acier	Acier HR	Acier inoxydable
M 18	36	18,2	23	140	110	40-04-018-140-110	40-04-018-140-110-HR	40-04-018-140-110-IN
M 18	36	18,2	23	208	170	40-04-018-208-170	40-04-018-208-170-HR	40-04-018-208-170-IN
M 20	40	20,2	25	150	115	40-04-020-150-115	40-04-020-150-115-HR	40-04-020-150-115-IN
M 20	40	20,2	25	225	180	40-04-020-225-180	40-04-020-225-180-HR	40-04-020-225-180-IN
M 22	46	22,25	27	160	120	40-04-022-160-120	40-04-022-160-120-HR	40-04-022-160-120-IN
M 22	46	22,25	27	244	190	40-04-022-244-190	40-04-022-244-190-HR	40-04-022-244-190-IN
M 24	51	24,25	29	170	120	40-04-024-170-120	40-04-024-170-120-HR	40-04-024-170-120-IN
M 24	51	24,25	29	260	210	40-04-024-260-210	40-04-024-260-210-HR	40-04-024-260-210-IN
M 27	55	27,25	32	185	135	40-04-027-185-135	40-04-027-185-135-HR	40-04-027-185-135-IN
M 27	55	27,25	32	277	220	40-04-027-277-220	40-04-027-277-220-HR	40-04-027-277-220-IN
M 30	63	30,25	36	200	150	40-04-030-200-150	40-04-030-200-150-HR	40-04-030-200-150-IN
M 30	63	30,25	36	304	240	40-04-030-304-240	40-04-030-304-240-HR	40-04-030-304-240-IN
M 33	69	33,25	40	220	170	40-04-033-220-170	40-04-033-220-170-HR	40-04-033-220-170-IN
M 33	69	33,25	40	328	265	40-04-033-328-265	40-04-033-328-265-HR	40-04-033-328-265-IN
M 36	75	36,25	43	240	180	40-04-036-240-180	40-04-036-240-180-HR	40-04-036-240-180-IN
M 36	75	36,25	43	355	285	40-04-036-355-285	40-04-036-355-285-HR	40-04-036-355-285-IN
M 39	78	39,25	47	216	146	40-04-039-216-146	40-04-039-216-146-HR	40-04-039-216-146-IN

Finition des pièces en acier : Grenaillé
Option : Zingué
Finition des pièces en acier inoxydable : Passivé

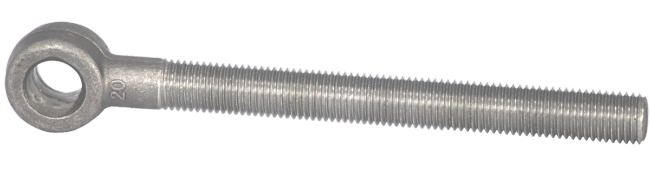

Chape mâle économique DIN 444 Grade A (du M18 au M39)

Made in France

ISO 9001
